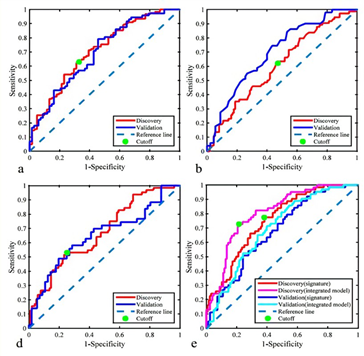

文章中常見的ROC曲線圖

01：ROC曲線圖怎么用？

1）評價某個或多個指標（比如建立的模型或多個關鍵基因）對兩類測試者（如患者和正常人）分類及診斷的效果。通過繪制某個指標或多個指標的ROC曲線并計算各自的AUC，就可以知道哪個指標的分類/診斷效果更好；（劃重點：這是ROC曲線在目前生信文章里主要的作用，也是用的多的功能哦）

2）尋找佳的指標閾值（也就是cutoff值）使得分類效果佳。

02：ROC曲線圖怎么看？

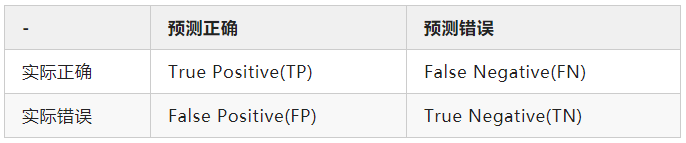

先介紹幾個小概念：

真陽性率（TPR）：所有實際為陽性的樣本被正確地判斷為陽性的個數與所有實際為陽性的樣本個數之比（也就是真的是真的），TPR又稱為Sensitivity（靈敏度）；

假陽性概率（FPR）：所有實際為陰性的樣本被錯誤地判斷為陽性的個數與所有實際為陰性的樣本個數之比（即假的誤認為是真的，被誤報了），F(xiàn)PR等于1-Specificity（特異度）；

 Specificity（特異度）：所有實際為陰性的樣本被正確地判斷為陰性的個數與所有實際為陰性的樣本個數之比（也就是假的是假的），Specificity又稱為真陰性率（TNR）；

約登指數（Youden Index）：也稱正確指數，其反映了區分真正的患者與非患者的總能力。Youden index = Sensitivity + Specificity ? 1=TRP-FRP，范圍取值介于0-1之間，約登指數越大，表示分類模型性能越好。約登指數大值也就對應著該方法的佳診斷臨界值，即cutoff值；

AUC（Area under Curve）：ROC 曲線下的面積，介于 0.1 和 1 之間，作為數值可以直觀的評價模型的預測準確性，AUC值越大預測準確率越高。

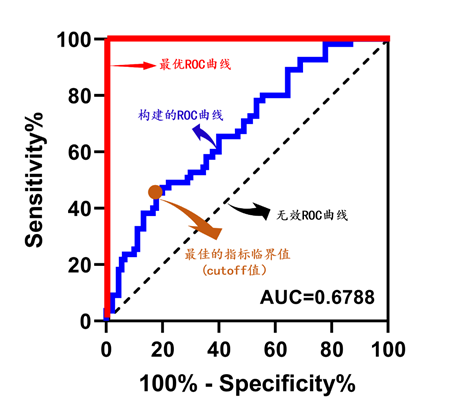

坐標軸：

橫坐標1-Specificity（FPR）是特異性，即假陽性率（False Positive Rate, FPR）

縱坐標Sentivity(TPR) 是敏感性，即真陽性率（True Positive Rate, TPR）

ROC曲線圖是反映敏感性與特異性之間關系的曲線，X軸越接近零準確率越高，Y軸越大代表準確率越好。

AUC判斷預測性能：

理論上來說如果AUC值越接近于1，說明曲線下方面積越大，表明預測模型的準確率越高，反之則說明預測模型的準確率較低。如果曲線越接近左上角，即橫坐標越小，縱坐標越大，表明預測預測模型的準確率越高。

AUC =1，是完 美的分類器，該模型至少存在一個閾值，可以將正負樣本完 美的劃分開

0.5 < AUC < 1，優于隨機猜測，數值越大，分類器越好

AUC = 0.5，相當于隨機猜測，模型沒有預測價值

AUC < 0.5，比隨機猜測要差，然而若反向預測，該模型也可優于隨機猜測

03：怎么繪制ROC曲線？

使用SPSS軟件或MedCale軟件都可以繪制ROC曲線，對比兩種軟件，MedCale軟件繪制ROC更專業一站式結果比較全面，本文主要介紹下MedCale軟件的操作方法，感興趣的同學可以自行學下SPSS軟件的操作方法。

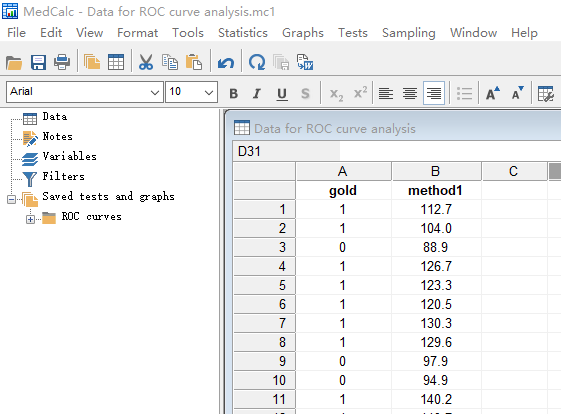

整理數據并導入MedCale

可以將SPSS中的數據直接復制到MedCale中，在上面一行填寫變量名稱；或者原始數據在Excel中，可以用MedCalec直接打開Excel文件。

數據說明：A列g(shù)old是金標準判斷規則，1是陽性，0是陰性。B列method1代表使用新方法診斷的連續變量，目的是繪制新方法1的ROC曲線并找到佳截?cái)嘀礳ut-off值。

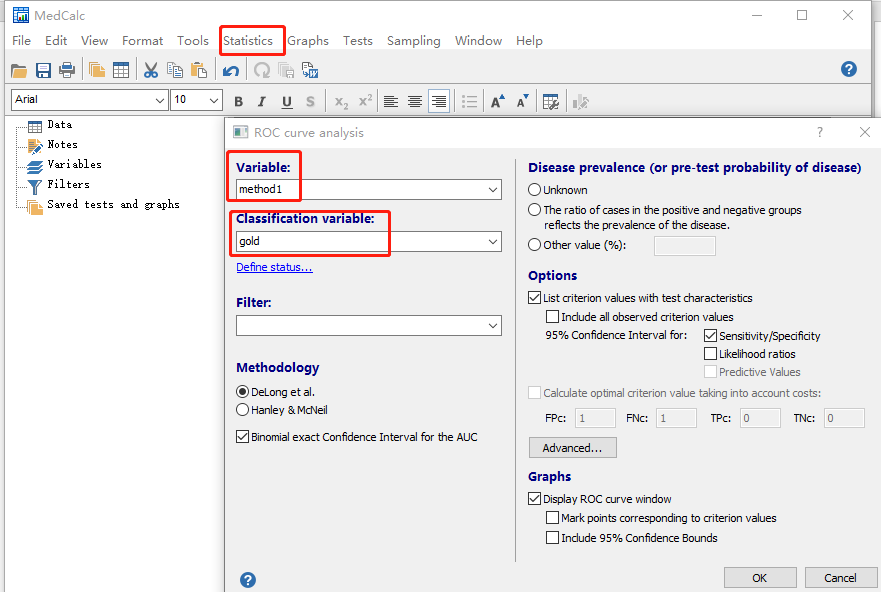

執行操作程序

在標簽欄中選擇Statistics—ROC curves—ROC curve analysis-主對話框設置：在Variable一欄中選擇我們研究的變量（method1），Classification variable一欄中選擇診斷結局，其他可以按原始設置→OK。

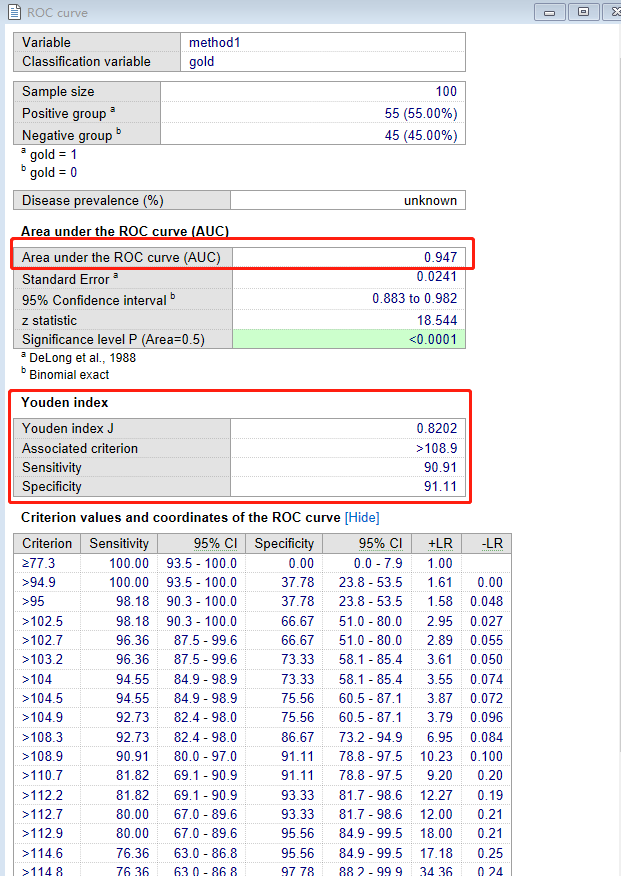

結果解讀

可讀AUC=0.947和特異度為91.11%、靈敏度90.91%、約登指數是0.8203，對應的截?cái)嘀礳ut-off為108.9。
